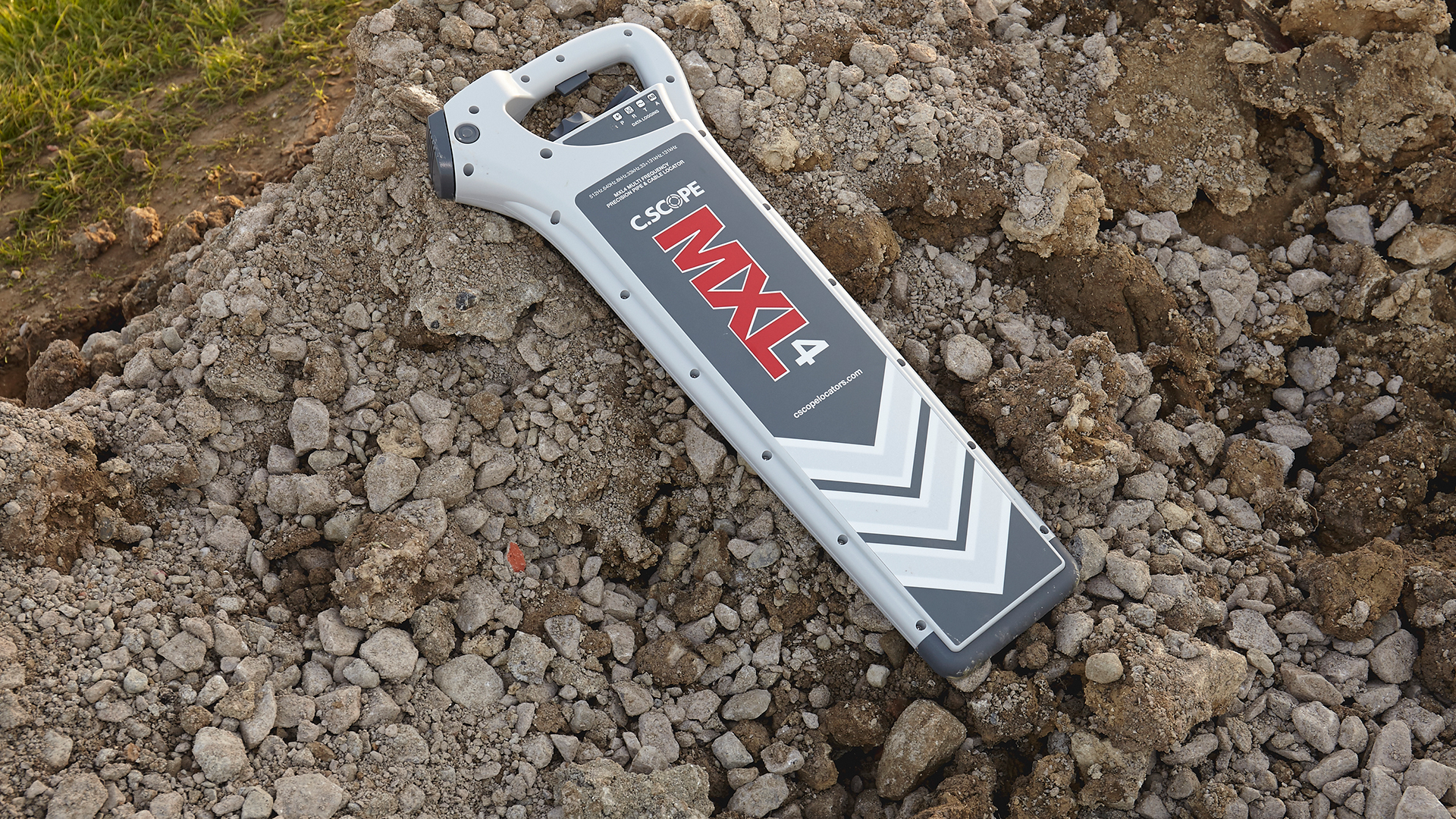

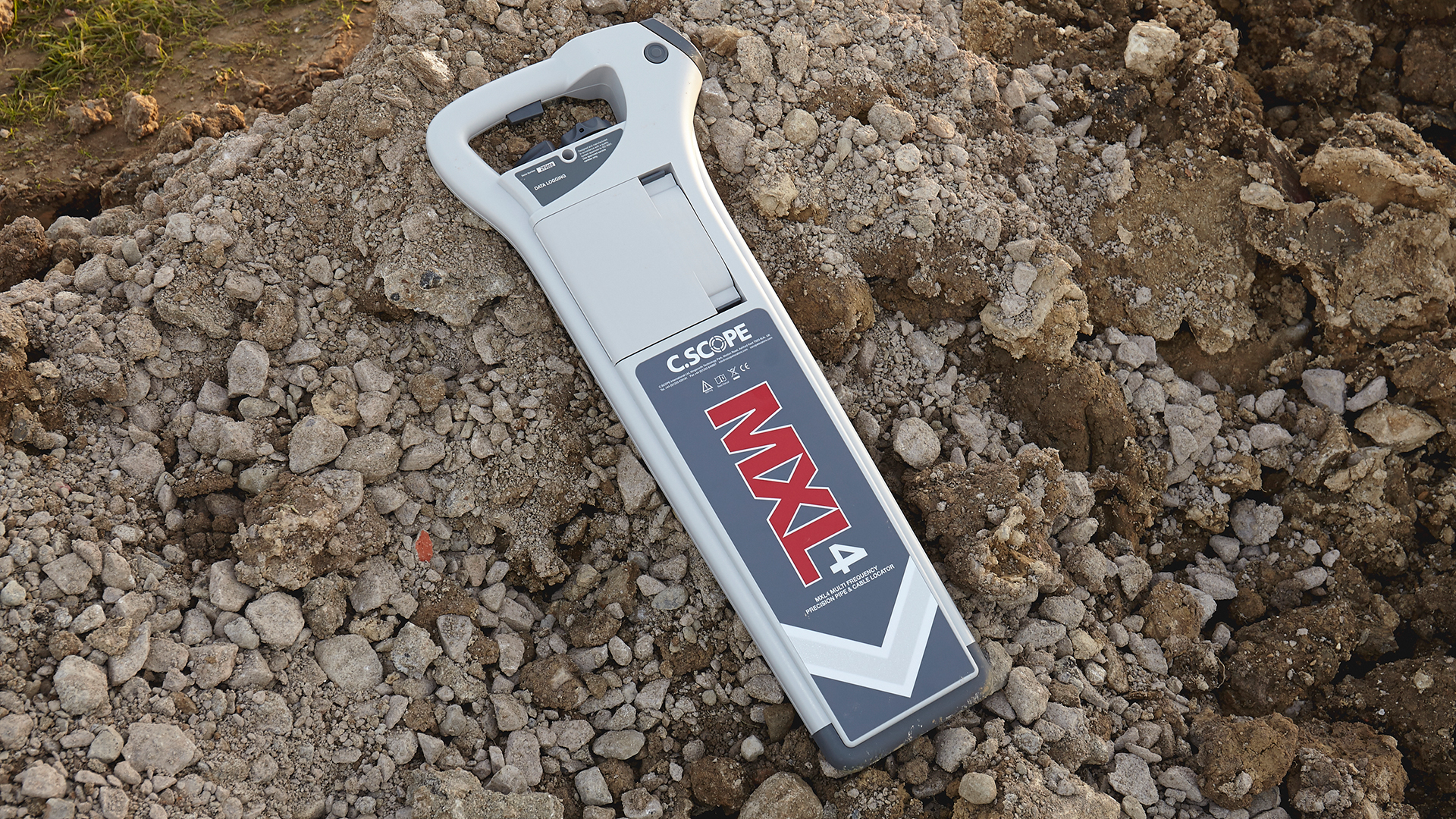

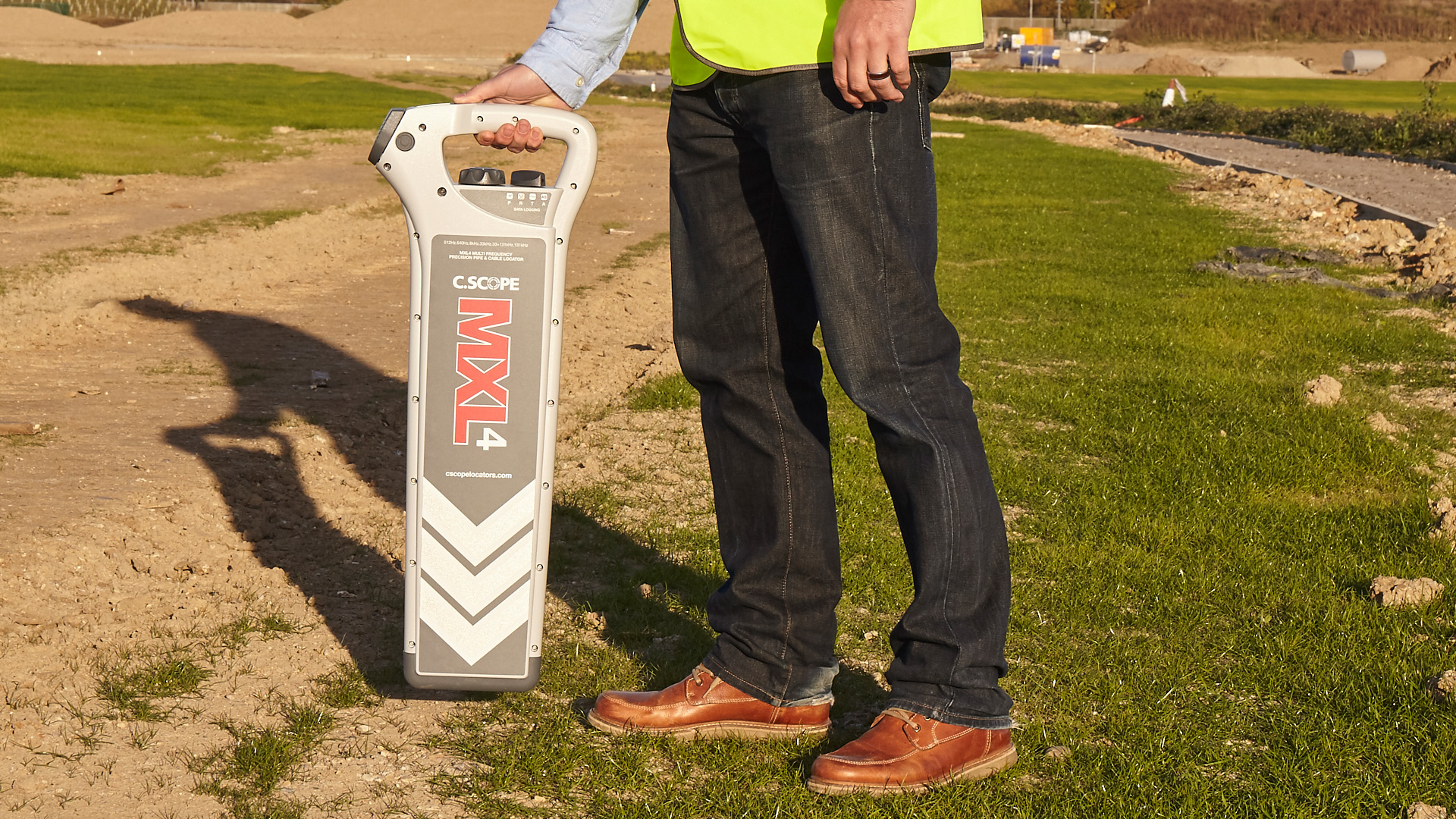

MXL4 Locator

C.Scope MXL4 è un localizzatore digitale ad alte prestazioni, progettato per rilevare, identificare e tracciare con assoluta accuratezza qualsiasi servizio interrato, anche in aree altamente congestionate.
Con Data-Logging integrato, connettività Bluetooth™ e GPS opzionale.

Spesso le reti di servizi presenti nel sottosuolo sono articolate, complesse, non mappate. Per questo motivo gli operatori del settore hanno una sempre più crescente necessità di strumentazioni affidabili e sofisticate, al fine di identificare con assoluta precisione il servizio desiderato, in mezzo a tanti altri. Il localizzatore C.Scope MXL4 è lo strumento ideale.

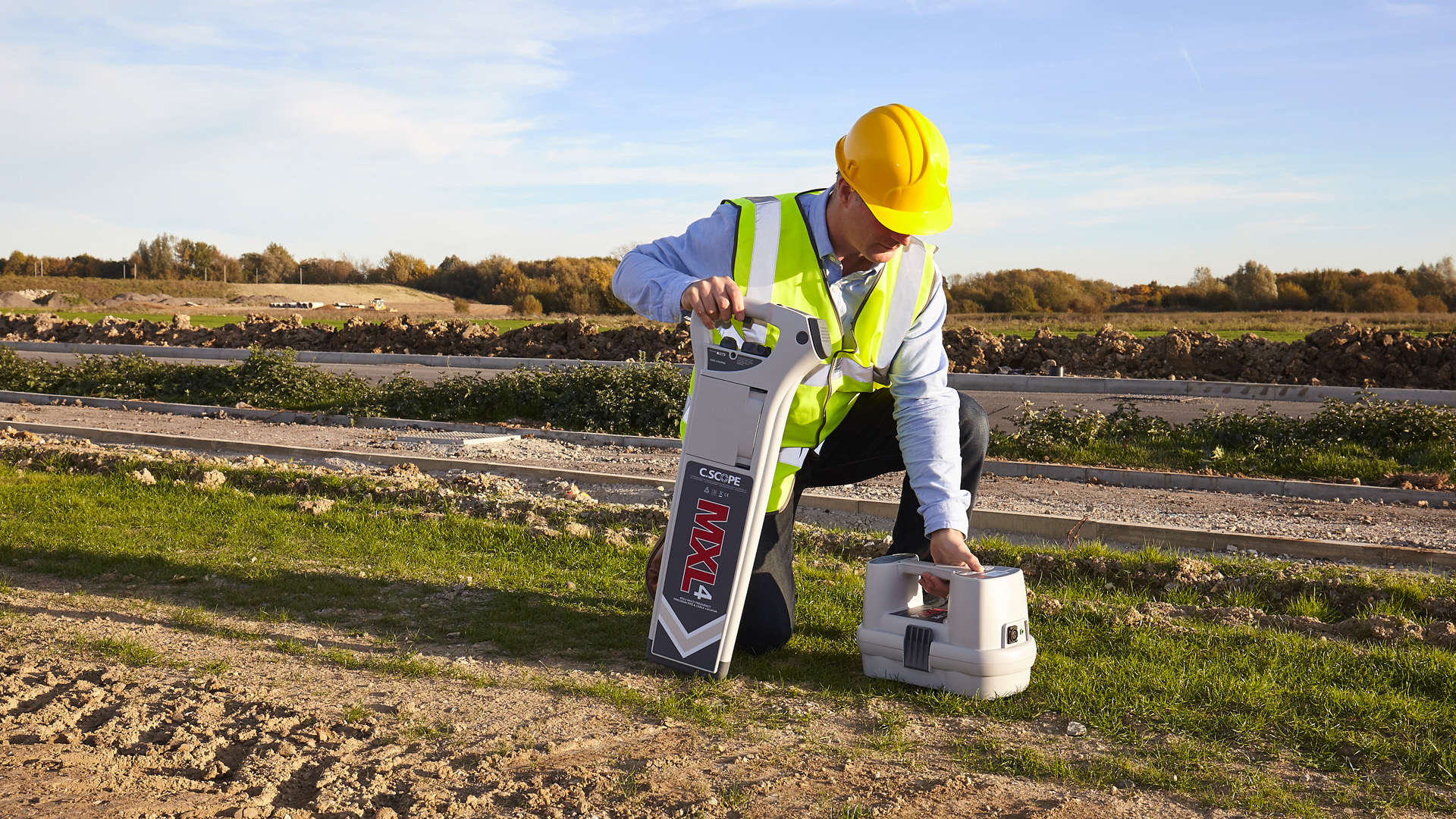

MXL4 è un localizzatore di precisione per tubi e cavi che con notevole accuratezza, permette l’identificazione e la tracciatura di specifici servizi interrati, specialmente se utilizzato in combinazione con il trasmettitore multi frequenza MXT4.

TECNICHE E MODALITA’ OPERATIVE
Il localizzatore C.Scope MXL4 possiede 4 modalità di rilevazione (POWER, RADIO, TRANSMITTER AND ALLSCAN) selezionabili. Ogni modalità fornisce specifici vantaggi.

PERFORMANCE MIGLIORATE & RILEVAZIONE DI SEGNALI MULTI FREQUENZA
MXL4 garantisce maggior sensibilità di rilevazione del segnale e rifiuto dei disturbi, quindi può rilevare anche il più picolo servizio, anche in aree estremamente congestionate e ricche di interferenze elettriche.
Possiede 6 distinte frequenze operazionali:
• la simultanea 33+131kHz, adatta alla localizzazione di piccoli servizi quali cavi telefonici e fibre ottiche;
• 33kHz per le più comuni tracciature e localizzazioni di servizi;
• 131kHz per una rilevazione più precisa di cavi di piccolo diametro;
• 8kHz adatta a tracciature in profondità e per lunghe distanze;
• la ultra bassa 512Hz, per tracciature speciali;
• la ultra bassa 640Hz, per tracciature speciali;

C.Scope MXL4 in quanto a performance, offre un significativo passo avanti, se rapportato a gli altri localizzatori.

OPERATORI PIU’ AL SICURO
L’errore umano è la principale causa di incidenti di cantiere. Per evitare questa eventualità l’Auto Diagnosi Giornaliera delle funzioni gioca un ruolo fondamentale per la riduzione di tutti i rischi connessi all’utilizzo di uno strumento non efficiente al 100%, inoltre il Data Logging integrato di serie permette di valutare da remoto come gli operatori utilizzano lo strumento, notando fin da subito un utilizzo scorretto.

MANUTENZIONE & CALIBRAZIONE
Il nuovo C.Scope MXL4 effettua un test di Auto Diagnosi Giornaliera. Se l’auto test rileva un qualsiasi problema allo strumento, l’operatore viene immediatamente avvertito.

TRAINING
C.Scope offre un corso di formazione compreso di certificazione finale all’operatore per l’utilizzo di tutti i nostri prodotti.

  • Modalità Power
  • Modalità Radio
  • Modalità Transmitter
    – simultanea 33+131kHz per rilevazioni generiche
    – 33kHz, adatta alle più comuni tracciature e localizzazioni
    – 131kHz, maggior precisione nell’individuazione di servizi di piccolo diametro
    – 8 kHz, adatta a tracciature profonde e su lunghe distanze
    – 512Hz per specifiche tracciature
    – 640Hz per specifichetracciature
  • Modalità All Scan
  • Misuratore di profondità
  • Rifiuto automatico dei disturbi
  • Indicatore di profondità cavi superficiali
  • Alarm Zone™
  • Dynamic Swing Sensor
  • Trasferimento dati via USB
  • Trasferimento dati via Bluetooth™ (MXL4-DBG)
  • Test di Auto Diagnosi Giornaliero
  • Data logging
  • GPS integrato (MXL4-DBG)
  • Display LCD ad alta risoluzione che mostra:
    – Stato delle batterie
    – forza del segnale
    – modalità selezionata
    – frequenza selezionata
    – risultato dell’Auto Diagnosi Giornaliera
    – avviso cavi superficiali
  • 3 anni di garanzia
  • design IP65

QUATTRO MODALITA’ DI RILEVAZIONE
MXL4 possiede 4 modalità di rilevazioni selezionabili. Ogni modalità offre specifici vantaggi.

POWER: offre una rapida localizzazione di cavi elettrici interrati grazie alla rilevazione del segnale creato dalla corrente elettrica alternata.

RADIO: rileva i segnali re-irradiati che normalmente sono presenti su tubi metallici o cavi consentendo di effettuarne la loro localizzazione.

TRANSMITTER: viene utilizzato per rilevare il segnale irradiato al cavo o tubo dal Trasmettitore MXT4. Sono rilevabili 6 frequenze di trasmissione: 33+131kHz, 33kHz, 131kHz, 8kHz, 512Hz, 640Hz. In modalità TRANSMITTER può essere utilizzata anche la Sonda per la tracciatura di tubazioni non metalliche. La profondità dei servizi interrati può essere rilevata in entrambe gli utilizzi (Transimetter-Sonde), premendo un semplice pulsante sarà visualizzata a display.

ALLSCAN: rileva tutte le frequenze o segnali, dalla più bassa alla più alta. Questa nuova modalità “all in one” può rilevare frequenze differenti rispetto alle classiche POWER, RADIO, GENERATOR, offrendo così un maggior raggio di ricerca.

Misuratore di profondità
Quando utilizzato in congiunzione con il trasmettitore MXT4, la profondità di un servizio interrato o della sonda può essere mostrato premendo un pulsante.

Misurazione del segnale in corrente
MXL4 è in grado di monitorare l’effettiva forza del segnale inviato da un trasmettitore MXT4 collegato ad un servizio interrato, indipendentemente dalla sua profondità.
Ideale per identificare l’esatto percorso di una rete di cavi o tubi.

Alarm Zone™
Questa funzione avvisa l’operatore della presenza di servizi quali tubi o cavi particolarmente superficiali.

Dynamic Swing Sensor
Se utilizzando MXL4, l’operatore effettuerà movimenti di scansione troppo rapidi e quindi conseguentemente imprecisi, verrà avvisato da un segnale acustico.

Auto Diagnosi Giornaliera
Possiede una funzione di Auto Diagnosi Giornaliera che si avvia ogni giorno, all’accensione dello strumento.

Data Logging
In opzione è disponibile con il Data Logging, che registra automaticamente tempi e modalità di utilizzo dello strumento.

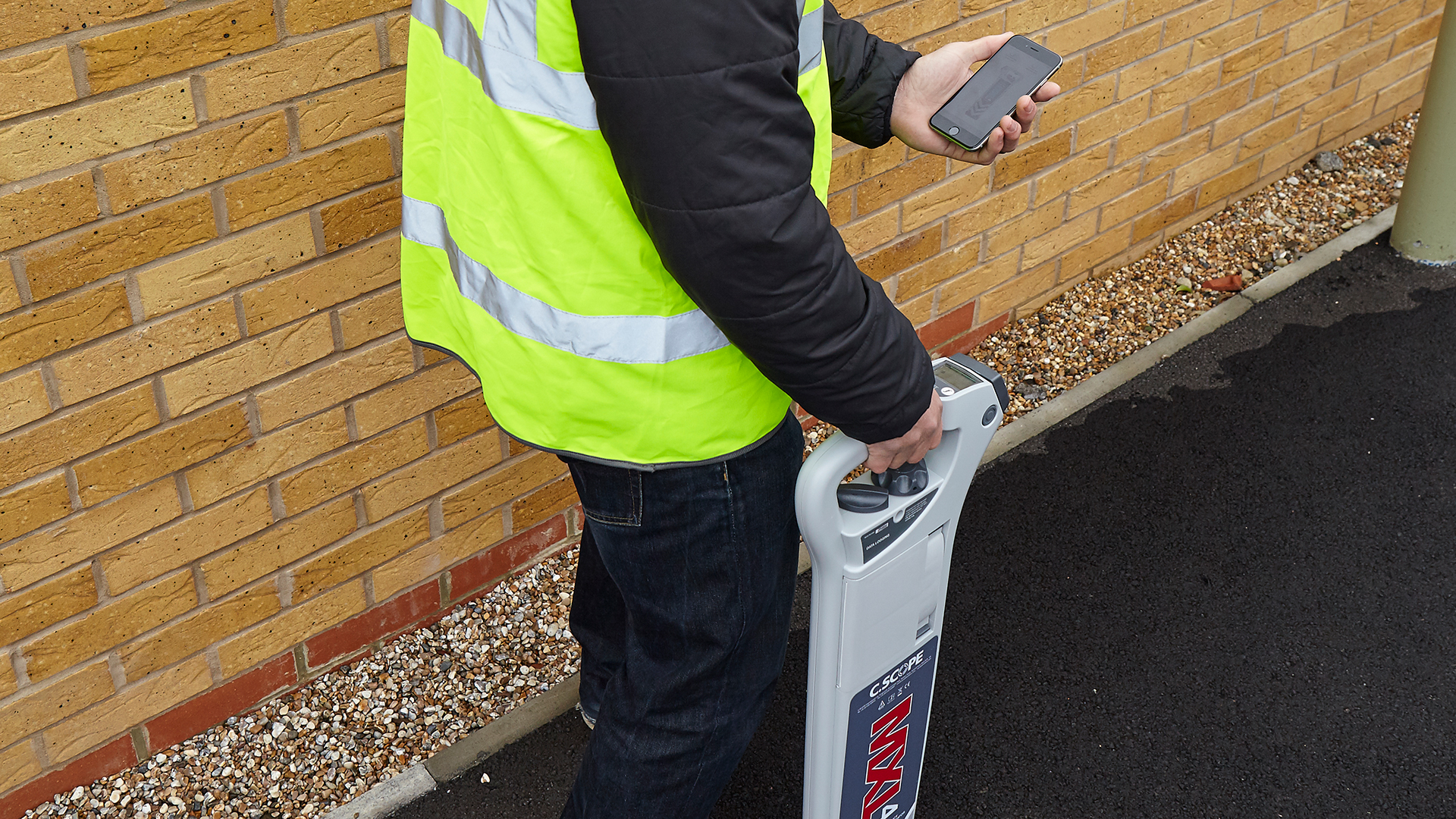

Trasferimento dati Log via USB o Bluetooth™
Le informazioni acquisite dal Data Logging possono essere trasferite in ogni momento ad un PC, utilizzando la presa USB presente nel vano batterie, o tramite connettività Bluetooth opzionale (solo modello MXL4-DBG).

GPS integrato (MXL-DBG)
Tramite connettività GPS integrata è possibile registrare l’esatto percorso effettuato durante una sessione di tracciatura, visionabile poi tramite Google Earth™ o Google Maps™.

Analisi Data Log
C.Scopes offre il tool gratuito XL4 che permette la gestione dei dati registrati e la creazione di grafici. Questi dati possono essere utilizzati per valutare il corretto utilizzo dello strumento da parte dell’operatore.

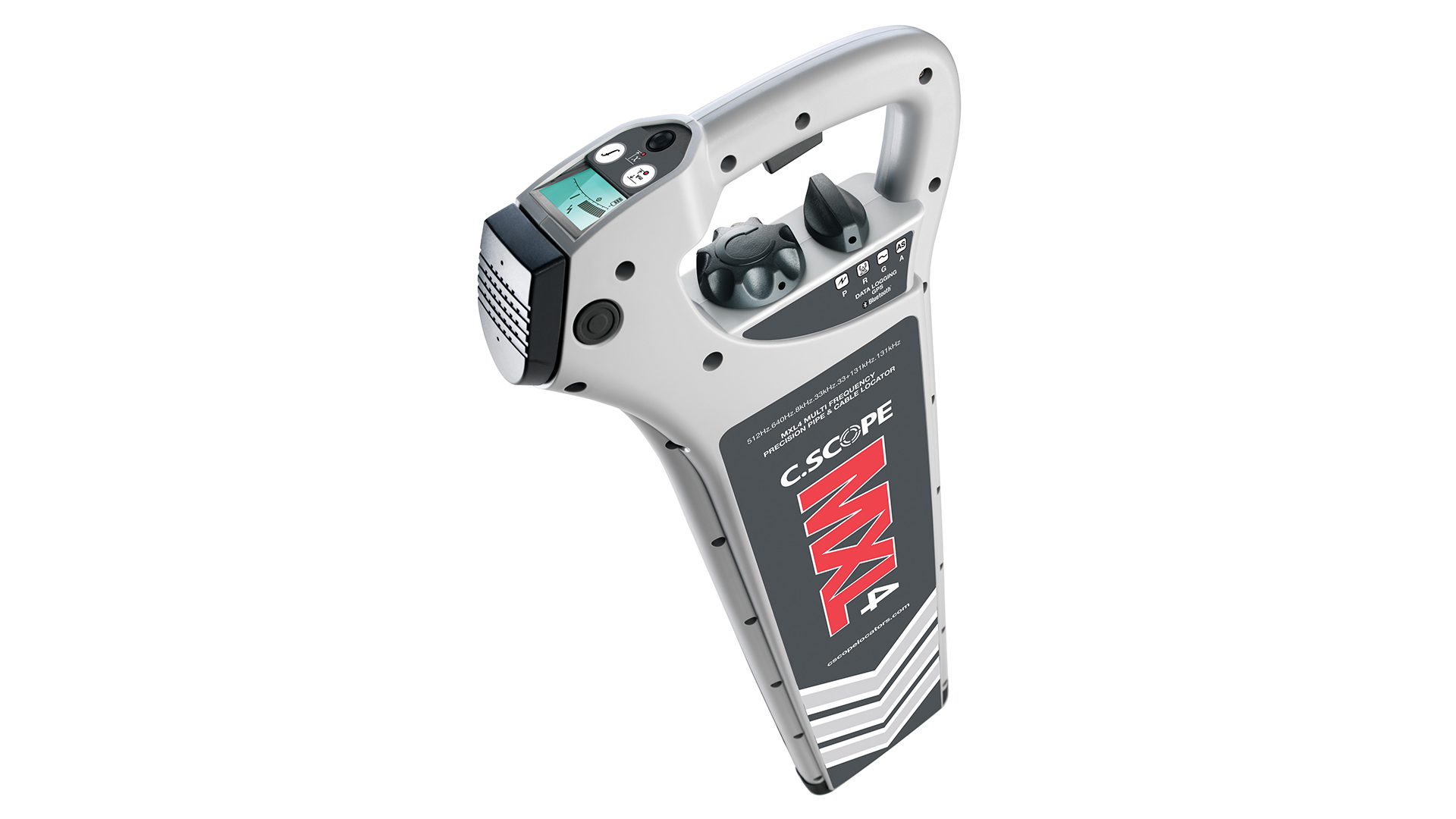

Display Digitale LCD
MXL4 possiede un ampio e chiaro display LCD, integrato dietro ad una lente protettiva in policarbonato. Il Display mostra la modalità operativa, la forza del segnale, la profondità di rilevazione e lo stato delle batterie.
Mostra inoltre l’esito dei Test di Auto Diagnosi Giornaliera.

Pulsanti a sfioramento
Gli ergonomici controlli di MXL4 permettono di effettuare regolazioni di sensibilità e selezione modalità, con una sola mano.

Altoparlante estraibile
Possibilità di ascolto dei segnali all’orecchio tramite altoparlante estraibile, utile in ambienti rumorosi.

COSTRUZIONE ROBUSTA
La scocca di MXL4 è composta da un doppio strato, ciò rende lo strumento altamente robusto e, grazie al livello di protezione IP65 è isolato dall’ingresso di polveri e acqua.

MANUTENZIONE & CALIBRAZIONE
MXL4 non richiede calibrazioni periodiche, questo fà risparmiare costi e tempo.

GARANZIA
MXL4 viene fornito con 3 anni di garanzia.

Dimensioni Prodotto
720 x 280 x 65 mm. (A x L x P)

Peso
2.6 kg. batterie incluse
2.4 kg. batterie escluse

Batterie
8 x AA (forniscono generalmente 40 ore di utilizzo ininterrotto a 20°C.)
Compatibile con batterie ricaricabili NiMH.

Temperatura di Utilizzo
da -20°C a +50°C

Grado di Protezione
IP65

Approvato
CE

Garanzia
3 anni



Caratteristiche localizzatore
MXL4-D
MXL4-DBG
Modalità Power
Modalità Radio
Modalità Transmitter
– 33+131kHz
– 131kHz
– 33kHz
– 8kHz
– 512Hz
– 640Hz
Modalità ALL SCAN
Profondità
Misurazione del segnale in corrente
Protezione sovraccarichi
Alarm Zone
Peak Hold
Riduzione automatica dei disturbi
Dynamic Swing Sensor
Test Automatico Giornaliero*
Data Logging
Trasferimento dati via USB
Trasferimento dati via Bluetooth
GPS integrato
Display (LCD)
3 anni di garanzia
Batterie
8 x AA (LR6)
8 x AA (LR6)
IP65



* ADST.MXL4 effettua un Auto Diagnosi Giornaliera della sua funzionalità. L’esito di questo test verrà comunicato immediatamente all’operatore.



Modalità / Caratteristica
Frequenza
Sensibilità @ 1 mt. di profondità
Profondità di rilevazione
Power
50 – 400Hz
5mA
Fino a 3 mt.
Radio
10kHz – 30kHz
25µA
Fino a 2 mt.
Transmitter
33kHz + 131kHz
5µA
Fino a 5 mt.
131kHz5µAFino a 5 mt.
33kHz5µAFino a 5 mt.
8kHz
100µA
Fino a 5 mt.
512Hz100µAFino a 5 mt.
640Hz
500µA
Fino a 5 mt.
All Scan
50Hz – 33kHz
100µA
Fino a 3 mt.
Sonda
33kHz
Fino a 7 mt.
8kHz
Fino a 7 mt.
512HzFino a 5 mt.
640 Hz
Fino a 5 mt.
